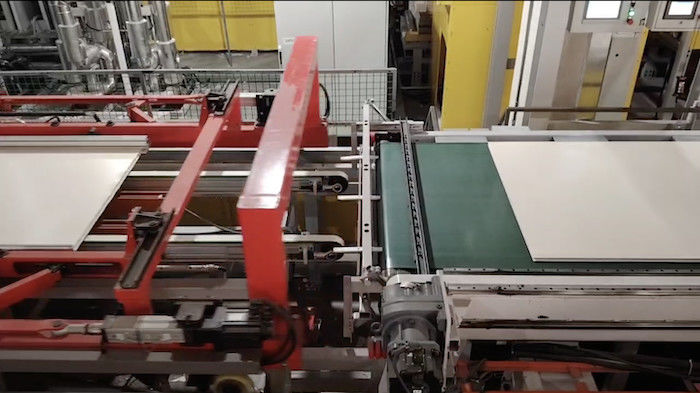

YF-YLI स्वचालित लघु चक्र प्रेस लाइन

1.सब्सट्रेट अनुभाग

●प्लेट फ़ीड पावर रोलर Qty: 2pcs

अनुप्रयोग:इस स्टेशन का उपयोग सब्सट्रेट भंडारण के लिए किया जाता है। प्रेसिंग लाइन के लिए प्लेट प्रदान करना। फोर्क स्लॉट चौड़ाई 450 मिमी है

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

रोलर विनिर्देशः 133 मिमी

ढोने की गतिः 7 मीटर/मिनट

कार्यरत ऊंचाईः 200 मिमी

प्लेट स्टैक ऊंचाईः 1300 मिमी

अधिकतम भारः 3000kn

मोटर शक्तिः 0.75kw

● सब्सट्रेट लिफ्टिंग टेबल मात्राः 1 टुकड़ा

अनुप्रयोग:यह स्टेशन सब्सट्रेट कार्य स्टेशन है, जो स्वचालित रूप से धक्का की स्थिति में उठता है, और धक्का देने वाला सब्सट्रेट को सब्सट्रेट डस्टर में धकेलता है।हाइड्रोलिक लिफ्टिंग टेबल स्वचालित रूप से एक सब्सट्रेट की ऊंचाई तक बढ़ जाती है ताकि सब्सट्रेट के बाद के निरंतर धक्का के लिए तैयार किया जा सके.

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

रोलर विनिर्देशः 133 मिमी

ढोने की गतिः 7 मीटर/मिनट

कार्यरत ऊंचाईः 200 मिमी

प्लेट स्टैक ऊंचाईः 1300 मिमी

अधिकतम भारः 3000 किलो

मोटर शक्तिः 3kw

● पैड रिकवरी मशीन Qty: 1 टुकड़ा

अनुप्रयोग:जब बोर्ड-खाद्य उठाने की मेज पर बोर्डों का उपयोग किया जाता है,उठाने की मेज पर समर्थन बोर्ड स्वचालित रूप से समर्थन बोर्ड रीसाइक्लिंग मशीन में स्थानांतरित कर रहे हैं ((और साफ रीसाइक्लिंग मशीन में तैनात)

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

●बोर्ड हुकिंग मशीन Qty: 1 टुकड़ा

अनुप्रयोग:यह उपकरण एक वायवीय हुक प्लेट संरचना है,जो सब्सट्रेट को सब्सट्रेट लिफ्टिंग प्लेटफॉर्म से अलग करता है और उन्हें धूल कलेक्टर के माध्यम से सब्सट्रेट पोजिशनिंग प्लेटफॉर्म में एक-एक करके हुक करता है.

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

●सब्सट्रेट धूल मशीन Qty: 1 टुकड़ा

अनुप्रयोग:इस उपकरण में पावर रोलर ब्रश के ऊपरी और निचले सेट शामिल हैं।धूल कलेक्टर के प्रवेश द्वार पर 2 सेट वायवीय दबाव रोलर्स को नीचे उतारा जाता है ताकि सब्सट्रेट को स्थिर किया जा सके ताकि सब्सट्रेट धूल मशीन में सुचारू रूप से प्रवेश करे.

इस उपकरण में पावर रोलर ब्रश के ऊपरी और निचले सेट शामिल हैं।धूल कलेक्टर के प्रवेश द्वार पर 2 सेट वायवीय दबाव रोलर्स को नीचे उतारा जाता है ताकि सब्सट्रेट को स्थिर किया जा सके ताकि सब्सट्रेट धूल मशीन में सुचारू रूप से प्रवेश करे.

ग्राहकों द्वारा तैयार नकारात्मक दबाव वैक्यूम क्लीनर

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

रोलर विनिर्देशः 133 मिमी

ढोने की गतिः 25 मीटर/मिनट

मोटर शक्तिः 2.75kw

श्वास प्रवाहः 3600m3/h

हवा की गतिः 22 मीटर/सेकंड

●कच्चे बोर्ड के केंद्र की स्थिति रोलर टेबल मात्राः 1 टुकड़ा

अनुप्रयोग:इस उपकरण का उपयोग केंद्र में सब्सट्रेट की स्थिति के लिए किया जाता है ताकि स्थानांतरण मशीन सटीक रूप से खिला मशीन के लिए सब्सट्रेट स्थानांतरित कर सकते हैं

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

ढोने की गतिः 25m/min ((गति समायोज्य)

मोटर शक्तिः 0.75kw

●कच्ची बोर्ड लिफ्ट ट्रांसफर मशीन Qty: 1 टुकड़ा

अनुप्रयोग:इस उपकरण में एक वैक्यूम सक्शन कप ट्रॉली शामिल है जो रोलर टेबल की स्थिति और केंद्र से सब्सट्रेट को स्थिर कर सकता है

सटीक चूषण ऊपर जाता है, स्पोर्ट्स कार फ़ीडिंग मशीन के शीर्ष पर अनुवाद करती है, वैक्यूम चूषण कप ट्रॉली नीचे जाती है और सटीक रूप से फीडिंग मशीन बेल्ट पर सब्सट्रेट रखती है।

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

ढोने की गतिः 28m/min ((गति समायोज्य)

अधिकतम भारः 60 किलो

मोटर शक्तिः 3-4kw

2.पेपर लेयर मशीन Qty: 1 टुकड़ा

अनुप्रयोग:मैलामाइन कागज का मैन्युअल रूप से पैचिंग कार्य पूरा करने के बजाय।

पैरामीटरःवितरण प्लेट के लिए विनिर्देशः 1220×2440 मिमी

राउंड ट्रिप गतिः 100 मीटर/मिनट ((गति समायोज्य)

मोटर शक्तिः 22kw (सर्वो सिस्टम)

विशेषताएं:सर्वो सिस्टम नियंत्रण को अपनाते हुए, कागज का पथरीला मशीन सुचारू रूप से चलता है और स्थिति सटीक है।

3.इलेक्ट्रिक कंट्रोल बॉक्स (पूरी कंट्रोल)

अनुप्रयोग:सभी वर्गों के नियंत्रण के लिए।

विशेषताएं:सर्वो सिस्टम नियंत्रण को अपनाते हुए, कागज का पथरीला मशीन सुचारू रूप से चलता है और स्थिति सटीक है।
